部材販売のご紹介
有機EL、有機太陽電池（薄膜・ペロブスカイト構造）の構成部材
ITO基板
有機半導体（デバイス）の性能は、ITOの表面粗さに依存することはよく知られていますが、実は、ガラス基板を切断する際に発生するガラスくずにも大きく影響を受けます。Q-Lightsでは、ガラスを切断する際にITO表面を保護することで、ガラス基板を切断する際にITO表面にガラスくずが付着しにくいプロセスを採用しております。ITO基板の性能が安定せず、有機半導体（デバイス）の性能が安定しないとお悩みの皆様、一度Q-LightsのITO基板を試してみませんか？
Q-Lightsの防塵切断の詳細は、こちらからご覧ください
商品ラインナップ
ITO、ガラス基板 詳細はこちらからご覧ください
| 名称 | 基板サイズ | 基板厚み | ITO膜厚 | 表面ラフネス[nm] | 用途 | 発光・受光エリア （外形図） ※画像(図)はクリック すると拡大表示します |
|---|---|---|---|---|---|---|

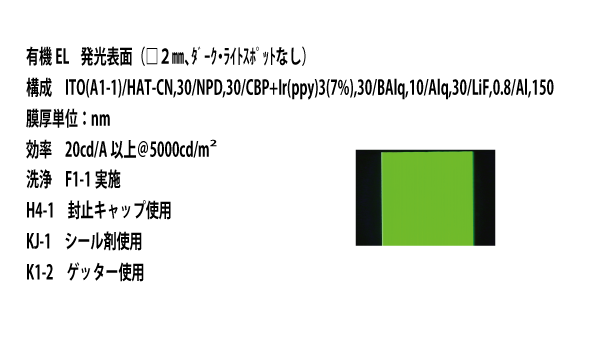

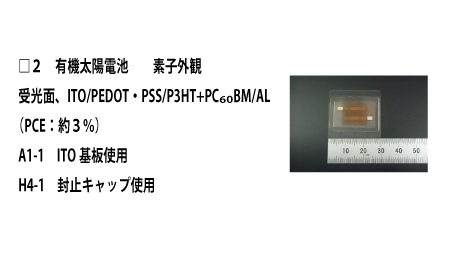

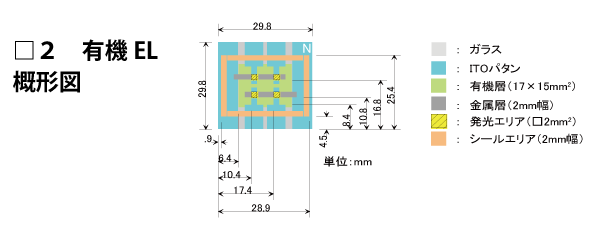

| □2 ITO基板 | □29.8±0.2mm | 0.7mm | 500Å | Ra≦1.0、Rpv≦10 | 有機EL、 有機太陽電池 |
|
| 1500Å | Ra≦1.5、Rpv≦15 | |||||

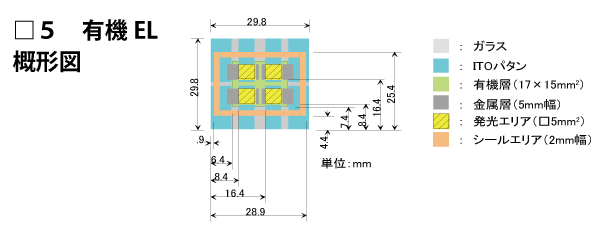

| □5 ITO基板 | 500Å | Ra≦1.0、Rpv≦10 |
 |
|||
| 1500Å | Ra≦1.5、Rpv≦15 | |||||

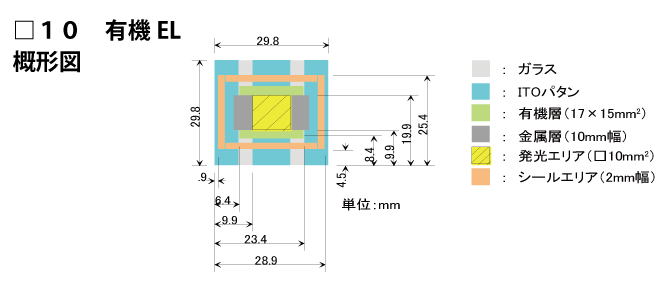

| □10 ITO基板 | 500Å | Ra≦1.0、Rpv≦10 |
 |
|||
| 1500Å | Ra≦1.5、Rpv≦15 | |||||

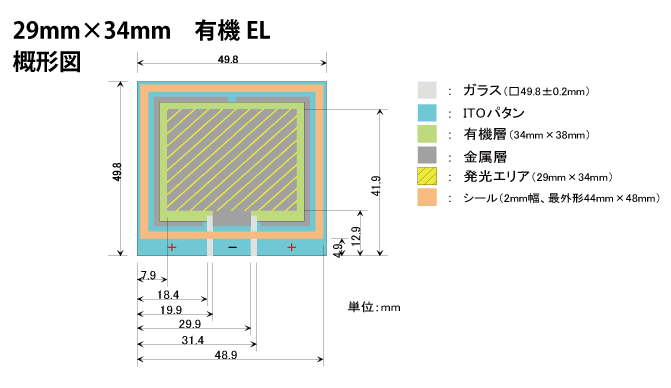

| □50 ITO基板 | □49.8±0.2mm | 1500Å | Ra≦1.5、Rpv≦15 |
 |
||

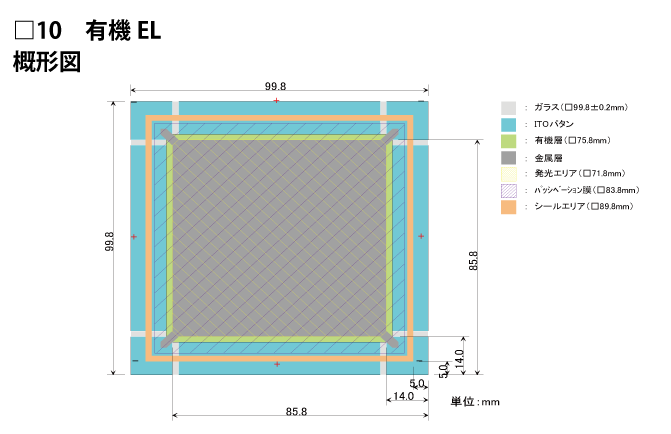

| □100 ITO基板 | □99.8±0.2mm |
 |
| 名称 | 基板サイズ | 基板厚み | ITO膜厚 | 表面ラフネス[nm] | 用途 | 発光・受光エリア （外形図） ※画像(図)はクリック すると拡大表示します |
|---|---|---|---|---|---|---|
| ベタ ITO基板 | □29.8±0.2mm | 0.7mm | 1500Å | Ra≦1.5、Rpv≦15 | 蒸着・ｽﾋﾟﾝｺｰﾄ 成膜条件出しなど |
全面 |
| □49.8±0.2mm | ||||||
| 素ガラス | □29.8±0.2mm | なし | Ra≦0.2 | なし | ||
| □49.8±0.2mm | ||||||
| □99.8±0.2mm | ||||||
| □29.8±0.2mm | 1.2mm | なし | Ra≦0.3 | UV照射時の 遮光マスクなど |
なし | |
| □49.8±0.2mm | ||||||
| □99.8±0.2mm |
※ ITO以外の透明電極基板(IZO、AZO、FTOなど)についても加工できますので、別途お問合せ下さい。
※ 上記の定型サイズの他、□20�个覆匹琉朷船汽ぅ困砲弔い討眤弍�できますので、別途お問合せ下さい。
※ ITO基板の透過率＠550nm：約80%(500Å)、約90%(1500Å)
※ 納品形態：返りの少ない半導体用の弱粘テープで表面を保護。ジッパー付袋詰め。
ITO基板は、別途精密洗浄を行い、出荷することも可能です。
Q-Lightsの精密洗浄の効果については、こちらからご覧ください
| 名称 | 対応基板サイズ | 基板厚み | ウェット洗浄の内容 | ドライ洗浄の内容 | 用途 |
|---|---|---|---|---|---|
| 精密洗浄 | □29.8±0.2mm | 0.7〜2.0mm | 超純水＋超音波３周波数 ＋専用洗剤２種類 |
UV＋オゾン | 有機EL、 有機太陽電池 |
| □49.8±0.2mm | |||||
| □99.8±0.2mm |
| 名称 | 対応基板 | 洗浄枚数 | 最外形 | 対応容器 | 用途 |
|---|---|---|---|---|---|
| 基板洗浄治具 | □2、5、10 ITO基板 | 18枚 | （約）縦94�弌濂�38�弌濆�130�� | １Lビーカー | ウェット洗浄 |
| □50 ITO基板 | 16枚 | （約）縦86�弌濂�58�弌濆�130�� | |||
| □100 ITO基板 | 5枚 | （約）縦81�弌濂�108�弌濆�170�� | 角型ｶﾞﾗｽ容器 ※４ |
||
| キャップ洗浄治具 | 封止ｷｬｯﾌﾟ※１ | 10枚 | （約）縦94�弌濂�38�弌濆�130�� | １Lビーカー | |
| 封止ｷｬｯﾌﾟ※２ | 8枚 | （約）縦86�弌濂�58�弌濆�130�� | |||
| 封止ｷｬｯﾌﾟ※３ | 5枚 | （約）縦81�弌濂�108�弌濆�170�� | 角型ｶﾞﾗｽ容器 ※５ |
封止キャップ※１、※２、※３については、下記の封止関連材料の表にて、対応商品をご案内しております。
| 名称 | 対応治具 | 材質 | 最外形 | ガラス厚み | 用途 |
|---|---|---|---|---|---|
| 角型ガラス容器 | ※４、※５ | ガラス | 縦106�弌濂�121�弌濆�135�� | 4�� | ウェット洗浄 |
※４、※５については上記洗浄治具の表にて、対応治具をご案内しております。
※ 超純水：18MΩ以上、TOC 20ppb未満、超音波：23KHz、43KHz、2MHz、
洗剤：有機系汚れ除去１種類、ﾊﾟｰﾃｨｸﾙ・金属ｲｵﾝ除去１種類
※ 洗浄手順：ウェット洗浄⇒ドライ洗浄⇒真空乾燥
※ 上記の定型サイズの他、□20�个覆匹琉朷船汽ぅ困笋柑抖襪隆霹弔砲弔い討眤弍�できますので、
別途お問合せ下さい。
※ 納品形態：ｸﾘｰﾝﾙｰﾑ(ｸﾗｽ100)にて、ｳｪﾊｰﾄﾚｲに個別に入れて真空ﾊﾟｯｸ。
蒸着用マスク＆基板フォルダー
商品ラインナップ 詳細は、こちらからご覧ください
| 名称 | サイズ | 厚み | 材質 | 用途 | 対応基板 ※画像（図）はクリック すると拡大表示します |
|---|---|---|---|---|---|
| 有機層用マスク | □29.8±0.1mm | 0.1mm | SUS304 | 有機EL、 有機太陽電池 |
 |
|
|
|||||
|
|
|||||
| □49.8±0.1mm |
|
||||
| □99.8±0.1mm |
|
||||
| 金属層用マスク | □29.8±0.1mm |
|
|||
|
|
|||||
|
|
|||||
| □49.8±0.1mm |
|
||||
| □99.8±0.1mm |
|
||||
| 透明電極用マスク | □29.8±0.1mm |
|
|||
| 基板ホルダー | 最外形約120mm | ー | SUS（表面電解研磨） | □29.8mm基板 ３×３枚配置 | |
| 最外形約80mm | □29.8mm基板 ２×２枚配置 | ||||
| 最外形約120mm | □49.8mm基板 ２×２枚配置 | ||||
| □99.8mm基板 １枚配置 |
※ 使用方法：基板フォルダーに蒸着用マスクをはめてから、その上に基板を載せて蒸着すると規定の
パターンで成膜されます。有機層用マスクで有機材料を成膜し、金属層用マスクに取り換えて成膜
して下さい。LiFなどのEILは有機層用マスクを使用して下さい。
※ 基板フォルダーG4-1（3×3配置）を使用する場合、有機層用などの各マスクはそれぞれ９枚必要に
なります。
※ 異形サイズの基板に対応した基板フォルダーや、基板フォルダーを載せるステージの作製も
できますので、別途お問い合わせ下さい。
封止関連材料
商品ラインナップ 詳細は、こちらからご覧ください
| 名称 | 外・内形サイズ | 厚み | 材質 | 用途 | 対応基板 ※画像(図)はクリック すると拡大表示します |
|---|---|---|---|---|---|

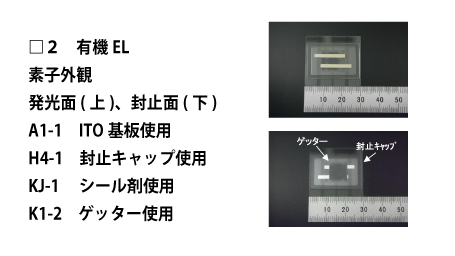

封止キャップ(半透明) ※１ |
外：21mm×28mm 内：17mm×24mm ×t0.4±10%mm |
1.1mm | ガラス | 有機EL、 有機太陽電池 |
|
| 封止キャップ(透明) |
| 名称 | 外・内形サイズ | 厚み | 材質 | 用途 | > 対応基板 ※画像(図)はクリック すると拡大表示します |
|---|---|---|---|---|---|
封止キャップ（半透明） ※２ |
外：44mm×48mm 内：40mm×44mm ×t0.4±10%mm |
1.1mm | ガラス | 有機EL、 有機太陽電池 |
|
| 名称 | 外・内形サイズ | 厚み | 材質 | 用途 | > 対応基板 ※画像(図)はクリック すると拡大表示します |
|---|---|---|---|---|---|
封止キャップ（半透明） ※３ |
外：90mm×90mm 内：86mm×86mm ×t0.4±10%mm |
1.1mm | ガラス | 有機EL、 有機太陽電池 |
|
| 名称 | 外・内形サイズ | 厚み | 材質 | 用途 | 対応基板 |
|---|---|---|---|---|---|
| 封止用治具 | 最外形約120mm | ー | 治具=AL、 おもり=SUS(1kg前後) |
有機EL、 有機太陽電池 |
□29.8mm基板 ３×３枚配置 |
| 最外形約80mm | □29.8mm基板 ２×２枚配置 |
| 名称 | 外形 | 容量 | スペーサー | 対応基板・キャップ | 用途 |
|---|---|---|---|---|---|
| シール剤 | 10ccシリンジ | 10g | 1wt%、直径：約20μm | ガラス、 金属製のもの |
有機EL、 有機太陽電池 |
| 名称 | 外形 | 厚さ | 数量 | 貼付方法 | 用途 |
|---|---|---|---|---|---|
ゲッター (除湿除酸素剤) |
10mm×20mm | 0.28mm | ４枚/袋 | 粘着面の保護フィルムを剥がして、 封止キャップに張り付け |
有機EL、 有機太陽電池 |
| 10mm×10mm | ９枚/袋 |
※ 使用方法：封止用治具の内側の窪みに封止ｷｬｯﾌﾟをはめ、シール剤を塗布します。
塗布後、ｹﾞｯﾀｰをｷｬｯﾌﾟに貼り、成膜面を下にしたITO基板を落とし込むと、適切な封止位置で
封止ｷｬｯﾌﾟとITO基板が重なります。その上に遮光マスク置き、更におもりを被せると、シール
剤に含まれるスペーサの高さまでITO基板が押され、均一な高さで固定されて封止されるので、
基板間での封止性能に差がなくなります。
※ おもりを置いたままUV(40mW/cm²以上の強度で2000mJ/cm²@360nm)を照射します。
おもりは、UVの迷光を防ぎ、素子の劣化を防ぐ効果もあります。
※ シール剤の塗布にはアズワンなどで販売されているディスペンサーをご使用下さい。
※ 遮光マスクは、上記の石英ガラス(素ガラス：基板厚み1.2mm)にアルミホイルなどを張り付けると
簡単に作製できます。石英製でないガラスは、UV域の光を吸収しますので遮光マスクには
向きません。
※ UVを照射してもシール剤は完全に硬化しませんので、加熱処理を行ってください。
NPDなどTgが100℃程度の材料を使用の際は80℃×3hrの低めの温度で加熱処理を行い、
Tgが110℃を超えていれば100℃×1hrの短時間で処理してもOKです。
※ ゲッターは□10�丱汽ぅ困里發里鬘泳隋∪蕎瑤�ITO基板、封止ｷｬｯﾌﾟを用いて上記の封止を行うと
１年以上、有機EL素子の発光表面にダークスポットが発生しません。
点灯用治具
商品ラインナップ 詳細は、こちらからご覧ください
| 名称 | 最外形 | 厚さ | 材質 | 用途 | 対応基板 |
|---|---|---|---|---|---|

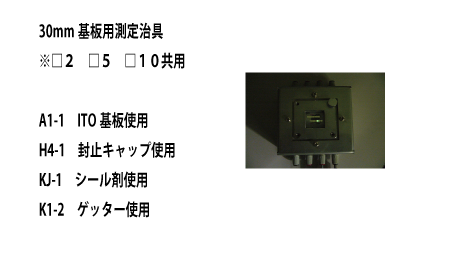

| 測定用治具 | 約100mm×180mm | 約60mm | SUSなど | 有機EL、 有機太陽電池 |
□2 ITO基板 □5 ITO基板 □10 ITO基板 |
| 配線 | 2m | ー | ビニール、より線、赤黒２色 | ゲッター (除湿除酸素剤) |
|
| 携帯電源 | 66mm×94mm | 18mm | PPケースなど | 有機EL | □2 ITO基板 □5 TIO基板 □10 ITO基板 □50 ITO基板 |
※ 上記の定型サイズの他、異形サイズの基板についても対応できますので、別途お問合せ下さい。
※ 携帯電源：12V乾電池２本並列駆動。過電流・突入電流防止機能、輝度調整機能搭載。
※ 配線の長さ、端子形状（ワニロ、携帯電源用プラグなど）についてはご相談に応じます。
すべての商品について
※ 送料として別途千円を頂きます。
※ ３万円以上のお買い上げの方は送料を無料とさせて頂きます。
構成部材の詳細についてのご確認やお見積りなど、お気軽にお問い合わせください
