有機EL評価の流れ（有機半導体開発室）

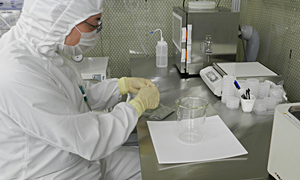

①ITO基板を用意します

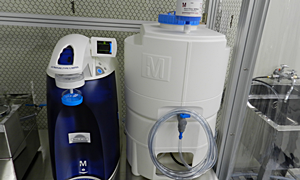

②ビーカーに超純水を入れます　　18MΩ以上　　POC:10ppb以下

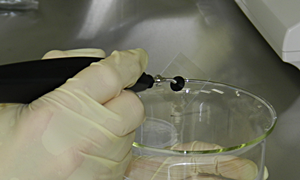

③ITO基板を洗浄治具に入れて、超純水の入ったビーカーにセットします

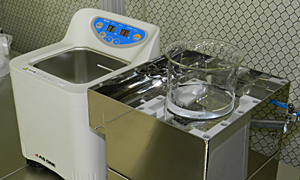

④超音波洗浄をします　（パーティクルの大きさに応じた周波数とします）　　周波数：23KHz～2MHz

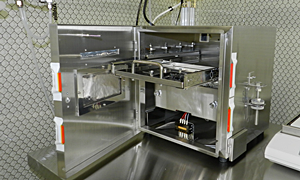

⑤乾燥後、UVオゾン洗浄をします　　フェイスダウン式　　10mW/cm²　@256nm

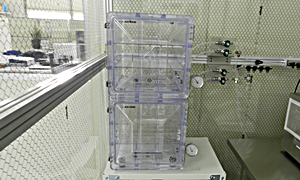

⑥基板はデジケーターで保管しています

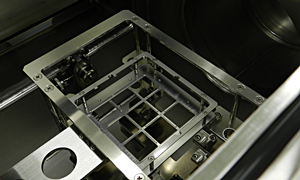

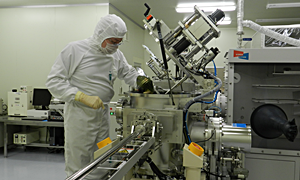

⑦洗浄後の基板を蒸着装置にセットします

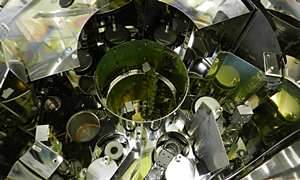

⑧有機EL材料を蒸着装置にセットします
＜有機EL材料を入れるるつぼ＞このるつぼに有機EL材料を入れ加熱することで有機EL材料を蒸着しています。このるつぼの特徴は、出口にボトルネックがあることです。これにより、るつぼに材料が少ししか入っていない時も、いっぱいに入っている時もツーリングレートが変わらず、蒸着速度をコントロールできます。 ※ツーリングレートの材料残量・蒸着速度依存性が小さい。

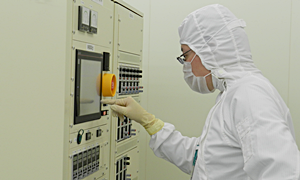

⑨蒸着条件をセットします

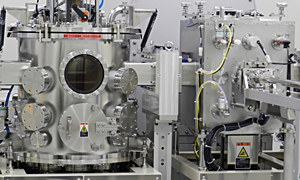

⑩基板に蒸着させます　　10^-5Paオーダー

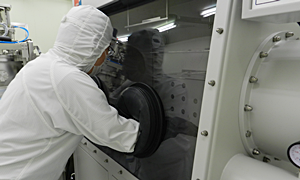

⑪蒸着が終わった基板にグローブボックス内で封止用のキャップを張りつけます　（有機ELは水分や酸素に弱いため封止しないとすぐに劣化します）　　酸素：水分　1ppm以下

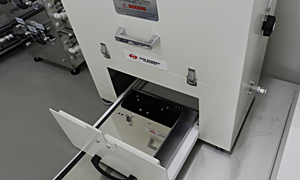

⑫UVで封止を完成させます

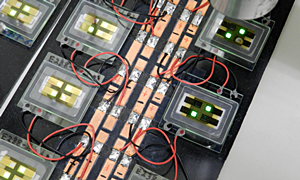

⑬作製した有機ELの性能評価を行います（発光表面、電流・電圧・輝度[IVL]）

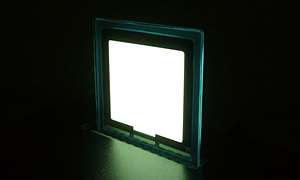

⑭最大１０㎝角の有機ELを作成することが可能です

成膜デモンストレーションやレンタルラボの対応も可能です。
・蒸着成膜（有機・無機）
詳細はお問い合わせ下さい。
